    • 首頁晶振系列陶瓷諧振器,陶瓷諧振器,ZTT三腳陶瓷晶振,16.93M陶振

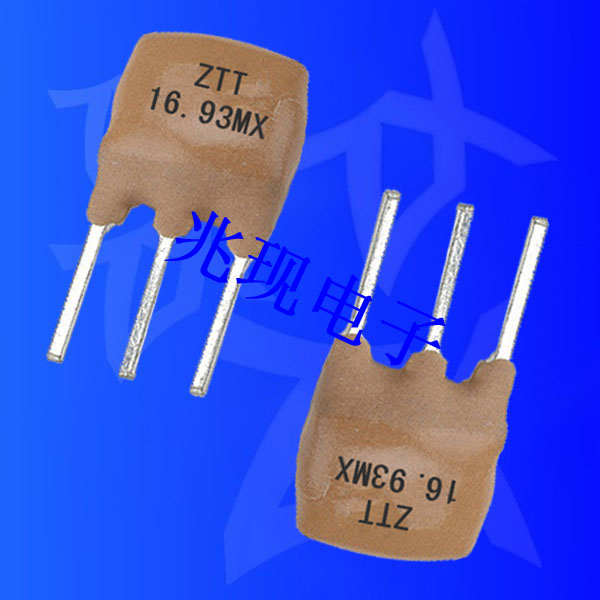

      陶瓷諧振器,陶瓷諧振器,ZTT三腳陶瓷晶振,16.93M陶振

    • 產品型號：7144526
    • 頻率：16.93MHZ
    • 尺寸：10.0X10.0mm詳情請瀏覽PDF
    • 產品介紹：陶瓷諧振器,陶瓷諧振器,ZTT三腳陶瓷晶振,16.93M陶振,陶瓷晶振是一種壓電元器件,類似于石英晶振,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號...
    • RoHS RoHS2

    陶瓷諧振器產品測試規格 16.93MHz±0.3%
    陶瓷晶振：測試 MEASUREMENT
    1 測試條件
    MEASUREMENT
    CONDITION    		 參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。
    The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。
    2 電路和儀器測試
    Measurement Circuit and Equipment    		 振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試
    The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency.

    3    		 測試電路
    MEASUREMNT
    CIRCUIT
                                                        Clc2：15pf
                                                      IC：TC74HCU04P
                                                      R：1MΩ
                                                      X：Ceramic Resonator
                                                      VDD：+5V
    ITEM SPECIFICATION
    振動頻率變化 Osculation  Frequency  change △F/FO≤0.3%MAX
    諧振阻抗 Resonant  Impedance △Zr≤5Vro
    耐壓 WITHSANDING  VOITANGE 100VDC

           ZTT三腳陶瓷晶振,陶瓷諧振器,16.93M陶振,陶瓷晶振是一種壓電元器件,類似于石英晶振,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.ZTT陶瓷晶振系列是在原有的ZTA晶振內部添加了內置負載電容,引線腳于原來的二腳演變成三腳直插式,這樣一來減去了外部線路設計時可以省去電容部分,大大減少了線路空間,且可減少元器件的數量,增加穩定性,減小尺寸,為電路設計者們提供了非常的方便,并且外形尺寸也沒有太大的改變.此規格的頻率范圍在 2.0 MHz 至 60.00 MHz,頻率公差為 ±0.5%,±0.3%.產品被廣泛應用于家用電器以及電腦周邊數碼產品等：熱門產品有鼠標鍵盤,電話機,記頻器,血壓計,溫度控制器等產品.

              •




				陶瓷晶振型號

				Part NO.

				頻率精度

				Frequency Accuracy

				(at 25              ℃)

				溫度穩定性

				Stability temperature

				(-20              ℃～+80℃)(KHz)

				工作溫度

				Operating Temperature(℃)

				諧振阻抗

				Resonant

				Resistance

				老化率

				Aging for

				10 Years





				ZTT3.58MG

				±0.5

				±0.3

				–20～+80

				30

				±0.3％





				ZTT3.64MG

				±0.5

				±0.3

				–20～+80

				30

				±0.3％
